Los conectores UHD BNC rearTWIST están diseñados específicamente para transmisiones de señales de video de alta resolución. Debido al diseño exclusivo del aislador y la clavija de contacto, los conectores cuentan con valores bajos de pérdida de retorno para señales 4K y 8K.
Cable Recomendado:
VD104SH-E.100 Cable de video digital (18awg). UHD 12G SDI
Opcion de compra 1
Opcion de compra 2
Tamaño de crimpado:
Pin: 1,07mm
Escudo: 7,36mm

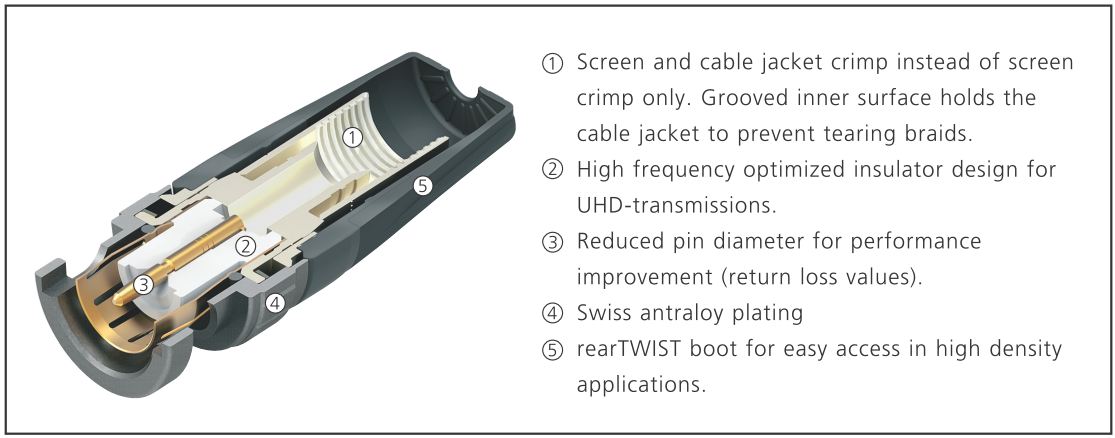

Características y Beneficios:
- Diseño optimizado de pin de contacto y aislador para transmisiones de datos UHD.
- Recubrimiento de antraloy suizo.
- Valores de pérdida de retorno mejorados a altas frecuencias.
- Tecnología probada rearTWIST.
- Totalmente compatible con conectores de chasis BNC convencionales.

Pérdida de retorno optimizada
Debido al diseño optimizado del aislador y al diámetro de crimpado reducido desde el pin central, el conector BNC UHD rearTWIST de Neutrik logra un mayor margen en comparación con los conectores BNC convencionales y ofrece una reserva de pérdida de retorno adicional para posibles desviaciones de impedancia resultantes de la flexión del cable, el ensamblaje incorrecto del conector o interfaces de conexión defectuosas sin señal. interrupción.
Para obtener más detalles, consulte el informe técnico de Neutrik UHD BNC.

Dimensiones de crimpado
Para lograr valores óptimos de pérdida de retorno a altas frecuencias, se ha reducido la dimensión de engaste de la clavija de contacto.
Alfiler: | 1,07 mm |
Blindaje: | 7,36mm |
Troquel de crimpado: | DIE-R-BNCX-PU |
Información técnica
Producto | |
Título | NBNC75BTU11X |
Tipo de conección | BNC 75 Ω |
Género | masculino |
Eléctrico | |
Resistencia de contacto | ≤ 3 mΩ (interior) |
Resistencia de contacto | ≤ 2 mΩ (exterior) |
Resistencia dieléctrica | 1,5 kV CC |
Impedancia | 75 Ω |
Resistencia de aislamiento | > 5 GΩ |
Tensión nominal | < 50 V |
VSWR | ≤1,06 / >30 dB hasta 6 GHz ≤1,13 / >24 dB hasta 12 GHz ≤1,22 / >20 dB hasta 18 Ghz |
Mecánico | |
Diámetro exterior del cable | 7,3 mm |
Retención de cables | > 30 N (centro) |
Tamaño de crimpado | 7.36 Crimpado hexagonal (blindaje) |
Tamaño de crimpado (pin) | 1.07 crimpado |
Fuerza de inserción | < 25N |
Toda la vida | > 1000 ciclos de apareamiento |
Tamaño del cable | |
Dispositivo de bloqueo | bayoneta |
Anclaje de cables | Engaste de la chaqueta |
Material | |
Contactos | Latón (CuZn35Pb2), 0,2 µm AuCo (contacto central) |
Caparazón | Latón (CuZn39Pb3) |
revestimiento de concha | Antraloy |
Insertar | PP |
Ambiental | |
Rango de temperatura | -30 °C a +85 °C |
Crimpabilidad de contacto | Cumple con IEC 60803 e IEC 60352-2 |
